Пересечения и произвольное вращение модулей

В сложных мебельных системах, где сочетается множество модулей, важно разрешать только допустимое взаимодействие между ними. Этим занимается режим OBB (объектно-ориентированные габаритные коробки) — инструмент, который позволяет точнее управлять тем, как элементы мебели располагаются и пересекаются в 3D-пространстве.

Проще говоря, режим OBB даёт две возможности:

1. Контролируемые наложения модулей — вы сами задаёте, где объектам разрешено пересекаться (потому что в реальной мебели там пустота), а где нет.
2. Вращение объекта на произвольный угол с учётом пересечений с другими объектами.

Вращение и пересечения могут работать одновременно. Это пригодится, например, для арок, торшеров над журнальными столами, кроватей с изголовьем и приставными тумбами, накладок на подлокотники и т. п. Раньше для этого приходилось собирать готовый комплект или мириться с наложениями — теперь нужные комбинации собираются штатными средствами личного кабинета.

Кто что настраивает. Глобальное включение и настройку элементов выполняет администратор личного кабинета / технолог. Готовым результатом пользуются дизайнер, менеджер или клиент прямо на сцене.

Как это работает (кратко)

1. Администратор включает глобальную настройку в кабинете.
2. В каждом нужном элементе/модуле включает вращение и/или возможность пересечений.
3. Выгружает настройки в конструктор.
4. Пользователь применяет всё это на сцене.

Ниже — каждый шаг подробно. Сначала разберём настройку пересечений, затем вращения, и в конце — использование на сцене.

Настройка пересечений

(выполняет администратор личного кабинета / технолог)

Почему это так работает

В обычном режиме основной габарит модуля (например, шкаф 600×900×560 мм) служит «рамкой», по которой система считает пересечения и не даёт модулям налезать друг на друга.

Но иногда внутри модуля есть вложенные элементы, и удобнее, чтобы система ориентировалась не на общий габарит, а именно на эти вложенные детали. Для этого основной габарит можно «отключить» — тогда пересечения считаются только по тем элементам, которые вы укажете. Так можно собирать сложные конструкции, где внутренние элементы взаимодействуют свободно, без ограничений со стороны основного корпуса.

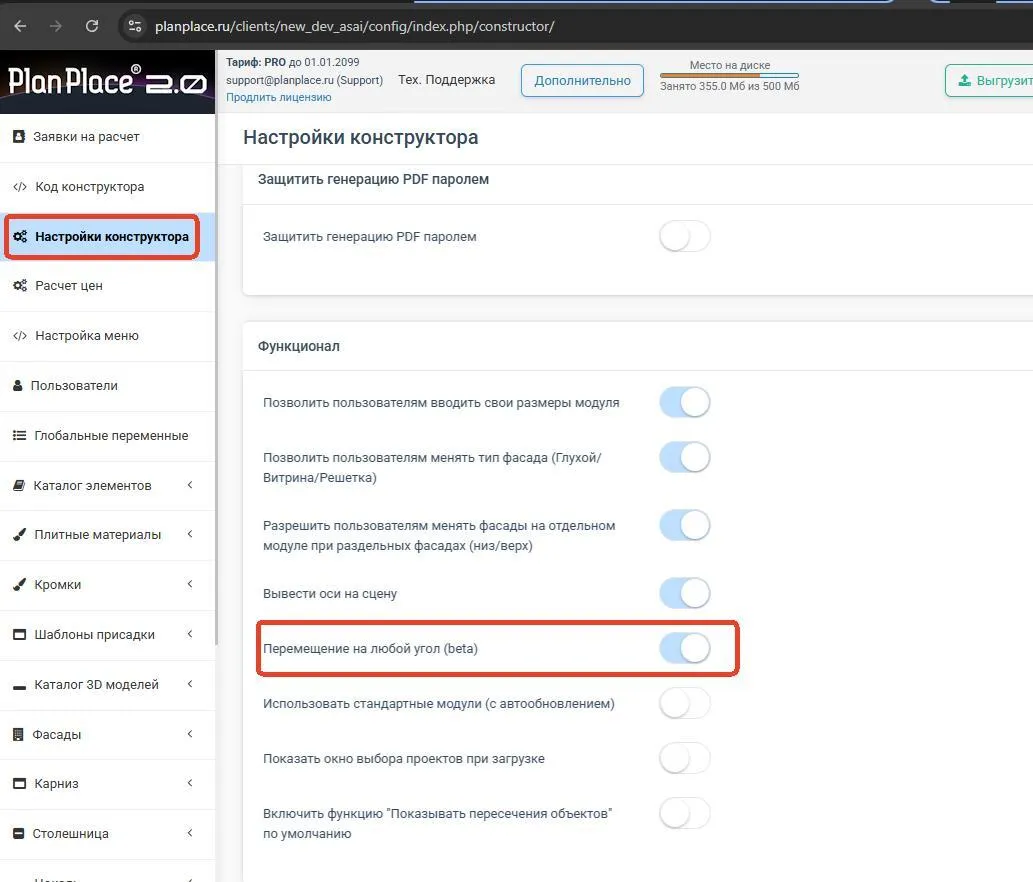

Шаг 1. Включить вращение и пересечения (глобально)

1. Зайдите в настройки конструктора мебели.
2. Найдите настройку «Вращение 360° и продвинутое управление пересечениями (beta)».
3. Включите её.

Это один общий переключатель — он включает в системе и произвольное вращение, и продвинутые пересечения. Подробнее про сами настройки конструктора — в статье «Настройки конструктора».

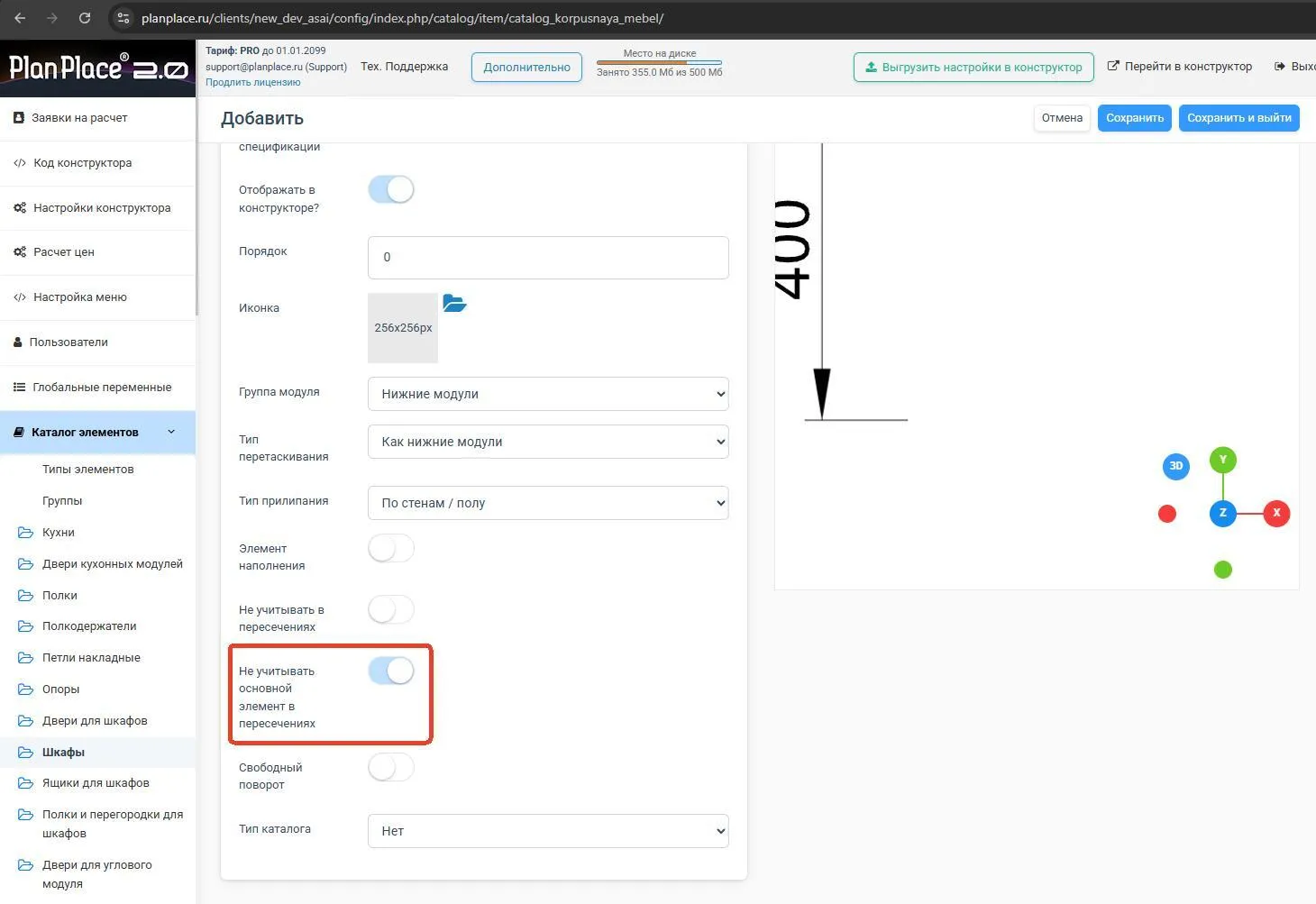

Шаг 2. Разрешить пересечения у элемента

1. Зайдите в каталог элементов.
2. Откройте нужный элемент на редактирование.
3. На вкладке «Основные» найдите переключатель «Не учитывать основной элемент в пересечениях» и включите его.

При включённом флаге система перестаёт учитывать основные габариты, заданные в размерах изделия, и связанные с ними ограничения на пересечения на сцене. Дальше пересечения будут считаться только по тем деталям, которые вы отметите на следующем шаге.

Шаг 3. Указать детали, которые не должны пересекаться

1. Перейдите в «Конструктор».
2. На каждой детали, секции или элементе, которым пересекаться нельзя, включите маркер «Учитывать размер при позиционировании». Это говорит системе: вот этот элемент трогать (пересекать) нельзя.
3. Сохраните модель и выгрузите настройки в конструктор.

Настройка произвольного вращения

(выполняет администратор личного кабинета / технолог)

Шаг 1. Включить вращение и пересечения (глобально)

Если вы ещё не включили глобальную настройку при настройке пересечений — сделайте это:

1. Зайдите в настройки конструктора мебели.
2. Найдите настройку «Вращение 360° и продвинутое управление пересечениями (beta)».
3. Включите её.

Шаг 2. Разрешить свободный поворот у нужных элементов

Свободный поворот включается отдельно для каждого элемента каталога, которому он разрешён:

1. Зайдите в каталог элементов.
2. Откройте нужный элемент на редактирование.
3. На вкладке «Основные» найдите переключатель «Свободный поворот» и включите его.
4. Сохраните модель и выгрузите настройки в конструктор.

Использование на сцене

(дизайнер / менеджер / клиент на сайте)

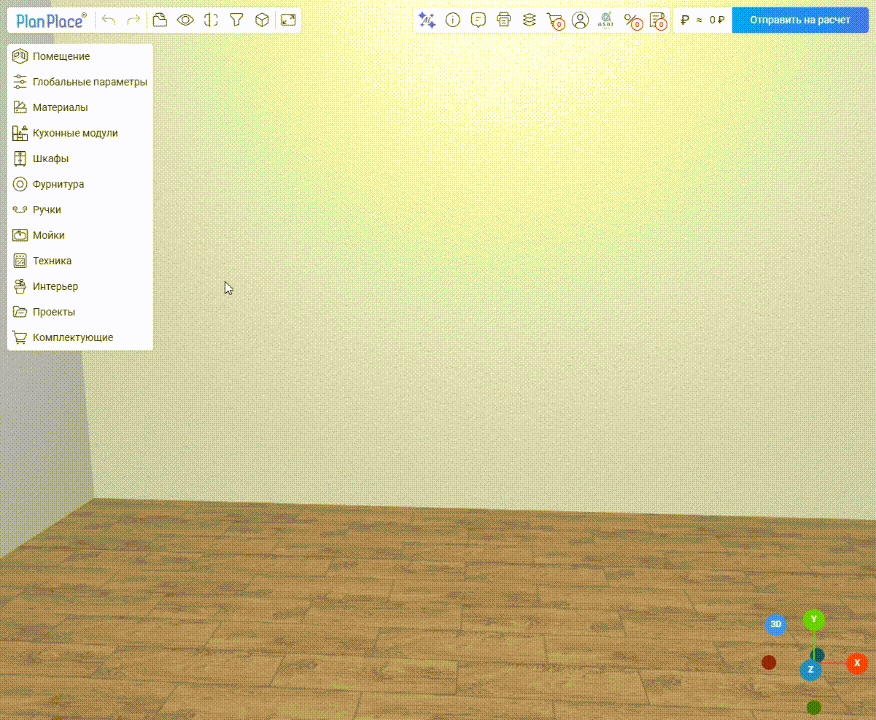

Свободное вращение

1. Кликните левой кнопкой мыши (или одним пальцем на тачпаде) по нужному модулю и включите свободный поворот — значок «360°».
2. Нажмите на появившиеся по бокам модуля стрелки и, не отпуская, двигайте в сторону поворота. Отпустите, когда достигнете нужного угла. В центре отображается текущий угол поворота относительно исходного положения.

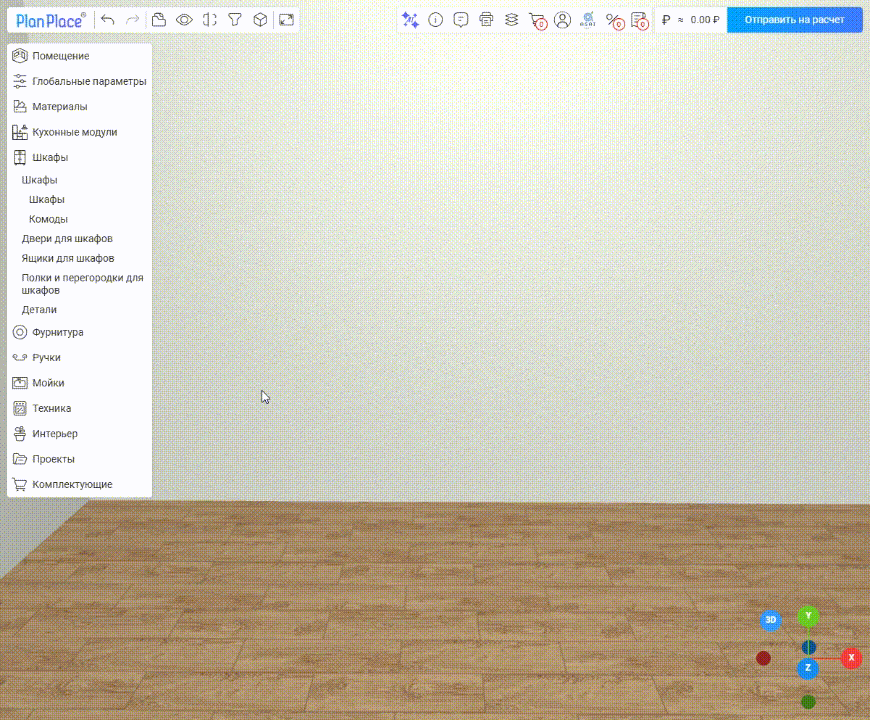

Пересечения

Двигайте модели как обычно — левой кнопкой мыши. Система сама подстраивается: красным подсвечиваются недопустимые положения, и такие варианты не сохраняются.

Возможные проблемы и вопросы

«Я всё включил, но модуль не вращается».

• Проверьте, что вы сохранили настройки и выгрузили новые на сцену.
• Проверьте, что в правом меню настроек модуля стоит галочка «Свободный поворот» (а значок 360° не перечёркнут). Возможно, вращение было повторно заблокировано.

«Пересечения не работают».

• Проверьте корректность настроек модели: включён ли у элемента флаг «Не учитывать основной элемент в пересечениях» и проставлены ли на нужных деталях признаки «Учитывать размер при позиционировании».

После любых изменений этих настроек сделайте жёсткую перезагрузку и заново выгрузите настройки в конструктор — иначе изменения не вступят в силу.

Коротко

Режим OBB позволяет вращать самостоятельные модули на произвольный угол и аккуратно совмещать их между собой. Порядок такой: администратор включает общий переключатель в настройках конструктора, затем у нужных элементов включает «Свободный поворот» и/или «Не учитывать основной элемент в пересечениях», отмечает непересекаемые детали маркером «Учитывать размер при позиционировании» и выгружает настройки в планировщик. После этого дизайнер на сцене крутит модули значком «360°» и двигает их — система сама подсвечивает красным недопустимые наложения.

Про поворот отдельной детали или секции внутри модуля (по осям, формулой или визуальным регулятором) — в статье «Параметры, формулы и позиционирование».
